● 功能简介
本产品为新型智能全自动切换应急装置,所有符合功率范围的灯具在配置应急电源后均可具备停电应急功能,同时不失原有的开关控制功能。有电时灯具正常工作,开关可以正常控制,应急电源不受开关影响处于充电待机状态。当遭遇一切导致市电中断的状况时,应急电源会自动检索捕捉到信号,在0.2-0.5秒内瞬间切换到应急输出状态,使灯具恢复照明,应急时间可以根据国内、国际不同的市场需要配置在1-5小时,也可根据使用环境的特殊要求设定应急时间。
● 产品介绍
1、配合耐高温型镍氢(Ni—MH)、镍镉(Ni—Cd)等充电电池组使用;
2、主要用于7-20W功率LED日光灯、LED泛光灯、LED筒灯、LED面板灯等LED灯具系列应急照明;
3、三色指示灯、检测开关、国际线路、多重保护;
4、市电A.C正常供应时,逆变器使应急照明电池组处于充电\备用状态;当遭遇地震、袭击、爆炸等意外或其它紧急情况,市电A.C突然中断时,逆变器随即转换为应急照明电池组D.C继续供电,确保灯具照明及安全.指示灯显示工作状态;
5、涓流充电,电池充电饱和后,自动进入维护电量状态(补偿自放电);维护电池的性能和使用寿命;
6、匹配不同容量的电池,可达到1-5小时的紧急照明时间,适应不同场合的需要、满足客户的需求;
7、可在-20—+60温度环境下使用。
8、若在工作过程中进行照明测试,请在断开市电AC时拔出电池线,使装置完全关闭后,再接回电池线;
9、用户可定期检查逆变器放电情况,即切断市电电源,放电至自动终止;
10、严格按照接线图连接电路,禁止不带光源空载运行,不得随意开启封盖;
● 技术参数
• 输入电压: AC85-285V 50-60HZ
• 输出电压:DC85-285V
• 适用光源:7-20W
• 应急状态:全功率应急
• 应急时间:依客户要求设定(国标1.5小时,国际2-3小时);
• 显示设置:绿灯-主电、红灯-充电、黄灯-故障
• 充电保护电压:15.0V
• 放电结止电压:10.0V
• 电池:DC12.0V
• 充电电流:120mAh
• 长宽厚尺寸=440*75*70mm
• 重量:..g/PCS
● 电池参数
灯具功率(W) | 应急时间 (H) | 电池类型(CD/MH) | 容量 12V(mAh) | 尺寸 (mm) | 重量 (kg) |
18 | 1 |
|
|
|
|
1.5 |
|
|
|
|
2 | CD | 4000 | 190*68*60 |
|
3 |
|
|
|
|
● 安装方法

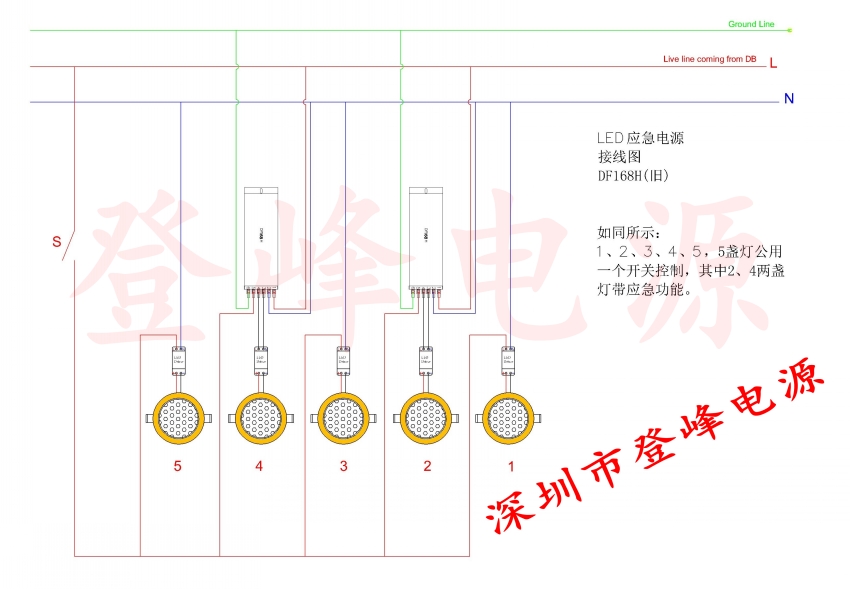

1、严格按照接线图连接电路。各个端口分别连接以下线路:
• ①——连接火线 L
• ②——连接零线 N
• ③④——连接光源(适合内置驱动的LED光源)
• ③④——连接驱动电源,再接光源(适合外置驱动的LED光源);
• ⑤—— 连接墙壁开关线,开关线的另一端,进火线①端口,
• 墙壁开关只控制市电照明,不影响应急照明;
• ⑥——连接地线
• 白插座——连接电池组。

• 2、应急电源不可空载,无论是检测应急照明功能、或是检测逆变器充电功能,都必须在负载光源 的状态下再进行,
• 3、主电源线:火线L和零线N,直接接进总电源线路,该二条线路禁止接开关;
• 4、试验按钮:测试电池是否能够应急照明,在有电状态下,按住试验开关按钮,即可转为应急照明状态,松开按钮,随即进入市电照明状态。
• 5、光源开始应急照明以后,不受开关控制。
● 保养需知
应急机芯是控制电池充放电及应急时启动光源照明的核心器件,务必保证接线正确。在通电正常使用后,应每三个月放电一次,对电池进行养护,延长电池使用寿命。应急灯电源安装投用后,应有专人经常检查维护,发现异常情况及时检修,或通知供方处理。
● 故障处理
如遇应急电源各部故障时,可针对性做出以下处理:
1、通电后指示黄灯亮,市电亮,断市电不应急,检查电池组与应急器连接插头是否有接触不良;
2、应急电源连接后,指示灯状态正常,应急灯亮,市电灯不亮,检查开关和连接安装是否正确;
3、通电后指示灯状态正常,但应急、市电灯均不亮,检查应急电源输出端连接安装是否正确;
4、安装后指示灯及市电状态均正常,切市电无应急或应急瞬间停止,电池电量不足需深充再测试;
5、安装后指示灯不亮,所有功能均无,检查市电输入端是否正常;
6、如遇以上故障或其它故障无法排除,请联系供方,我们会在第一时间提供技术支持和处理。

为保证安全使用,深圳市登峰电源敬告广大用户,必需具有电工技能且持有电工资格证的人员在阅读以上内容后方可安装调试!
